外置式水箱自洁消毒器由控制箱(含臭氧发生器、控制器、循环水泵和射流器等组成)及进出水管借口组成。

　　适用范围:二次供水高位水箱蓄水池、自来水厂清水池、中水回用消毒、泳池水处理系统、景观水消毒、饮料及食品工业、水产养殖、消防水箱(池)杀菌灭藻、小型自备水源消毒水等

　　工作原理：臭氧式一种强氧化剂，其氧原子可以氧化细菌的细胞壁，直至穿遭细胞壁与其体内的不饱和键化合而将其杀死，且具有良好的脱色、氧化、除臭功能，在向氧气的转化过程中没有二次残留及二次污染产生。

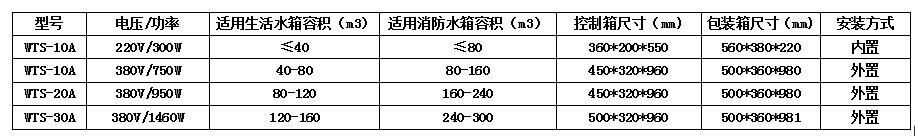

      水箱自洁消毒器参数表

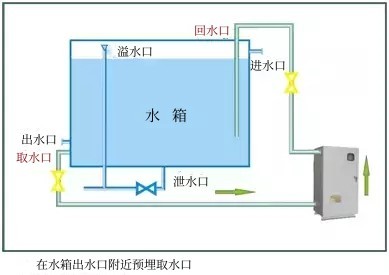

       外置式消毒器安装示意图

　　外置式水箱水处理机安装使用说明

　　1.消毒器采用内置循环泵抽取水池水，再由循环泵压力将水经设备消毒处理后释放到水池进水口处。

　　2.外壳五层防腐，并做保温处理，可室外安装，防雨防冻。

　　3.应尽可能靠近水箱安装，并使取水管与回水管保持适中，但水箱的取水口与回水口应尽可能远离，以防处理水时短路。取水口由水箱(池)出水管附近接出。

　　4.水由设备处理后回水至水箱(池)进水口附近池顶。可在池顶开设回水口，回水管插入水池水面以下的深度≧2/3H。

　　5.设备距水箱(池)壁距离应≧0.6m，水处理机前后应留有0.5m以上的操作维修空间。水处理机进水管、出水管及排污水管应采取活接头连接，以便维修。消毒器排污口应配有必要的排污管接至排水沟。

　　6.取水管、回水管与排污管管材可用给水PVC管或不锈钢管。

　　7.在取水管上理应安装Y型过滤器以保护水箱消毒器内置的循环水泵。

　　8.实行微电脑全自动运行，正常工作时无须专人看护。当无水时能自动检测并自动关闭电源以保护水泵和水处理电极。
